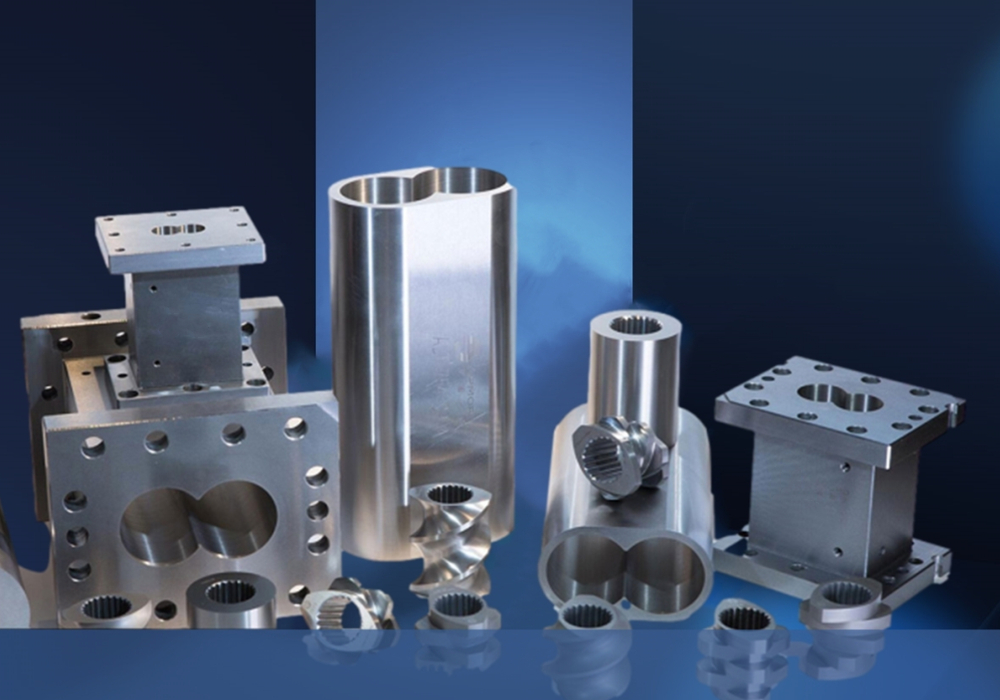

筒体芯轴螺纹元件的结构分类是什么？
筒体芯轴螺纹元件的结构分类是什么？
筒体芯轴螺纹元件按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹和锯齿形螺纹等。其中三角形螺纹主要用于联接（见螺纹联接），矩形、梯形和锯齿形螺纹主要用于传动。螺纹分布在母体外表面的叫外螺纹，在母体内表面的叫内螺纹。在圆柱母体上形成的螺纹叫圆柱螺纹，在圆锥母体上形成的螺纹叫圆锥螺纹。螺纹按螺旋线方向分为左右旋的两种，一般用右旋螺纹。螺纹可分为单线的和多线的，联接用的多为单线；用于传动时要求进升快或效率高，采用双线或多线，但一般不超过4线。
三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动；按螺旋线方向分为螺纹和右旋螺纹，一般用右旋螺纹；按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹；联接用的多为单线，传动用的采用双线或多线；按牙的大小分为粗牙螺纹和细牙螺纹等，按使用场合和功能不同，可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等。
圆柱螺纹中的三角螺纹自锁性能良好。它分厚齿和细齿两种一般连接采用厚齿螺纹。细齿节距小，升角小，自锁性能较好，常用于薄壁管小零件的振动或变载连接及精密调节装置。管螺纹用于紧密连接。矩形螺纹效率高，但由于不易磨削，内外螺纹难以固定，经常用梯形螺纹代替。锯齿螺纹的工作边接近矩形的直边，通常用来承受单轴力。
锥形螺纹呈三角形。主要用于管件，因为螺纹变形，保证螺纹副的紧密性。
按密封性是又分为一个密封进行螺纹和非密封螺纹。
筒体芯轴螺纹元件的标准画法是怎样？
在机械制图中，螺纹和螺纹紧固件的视图绘制非常复杂。为了提高绘图效率，通常采用规定的绘图方法(见图)。国际标准 iso 和中国机械制图标准都规定，螺纹的顶部用粗实线表示，螺纹的底部用细实线表示。在垂直于螺纹轴的投影面上，螺纹底部的细实线仅用3/4圆表示，螺纹终止极限用粗实线表示。螺纹类型，直径，节距等，在尺寸标注中都标有螺纹代码。在装配图的剖面图中，规定螺纹的紧固件全部作为未切割件绘制，对于普通螺纹紧固件，如图中可绘制的一组六角头螺栓、六角螺母和垫圈的紧固件，提供了一种简化的绘制方法。
